Инструкция по установке

Схемы подключения, состав комплекта электрики и рекомендации по монтажу. Эта страница для тех, кто уже приобрёл комплект.

Схема №1

Подключение двух рамок (перед + зад)

Полная схема подключения блока управления на два мотора — для легковых и грузовых автомобилей.

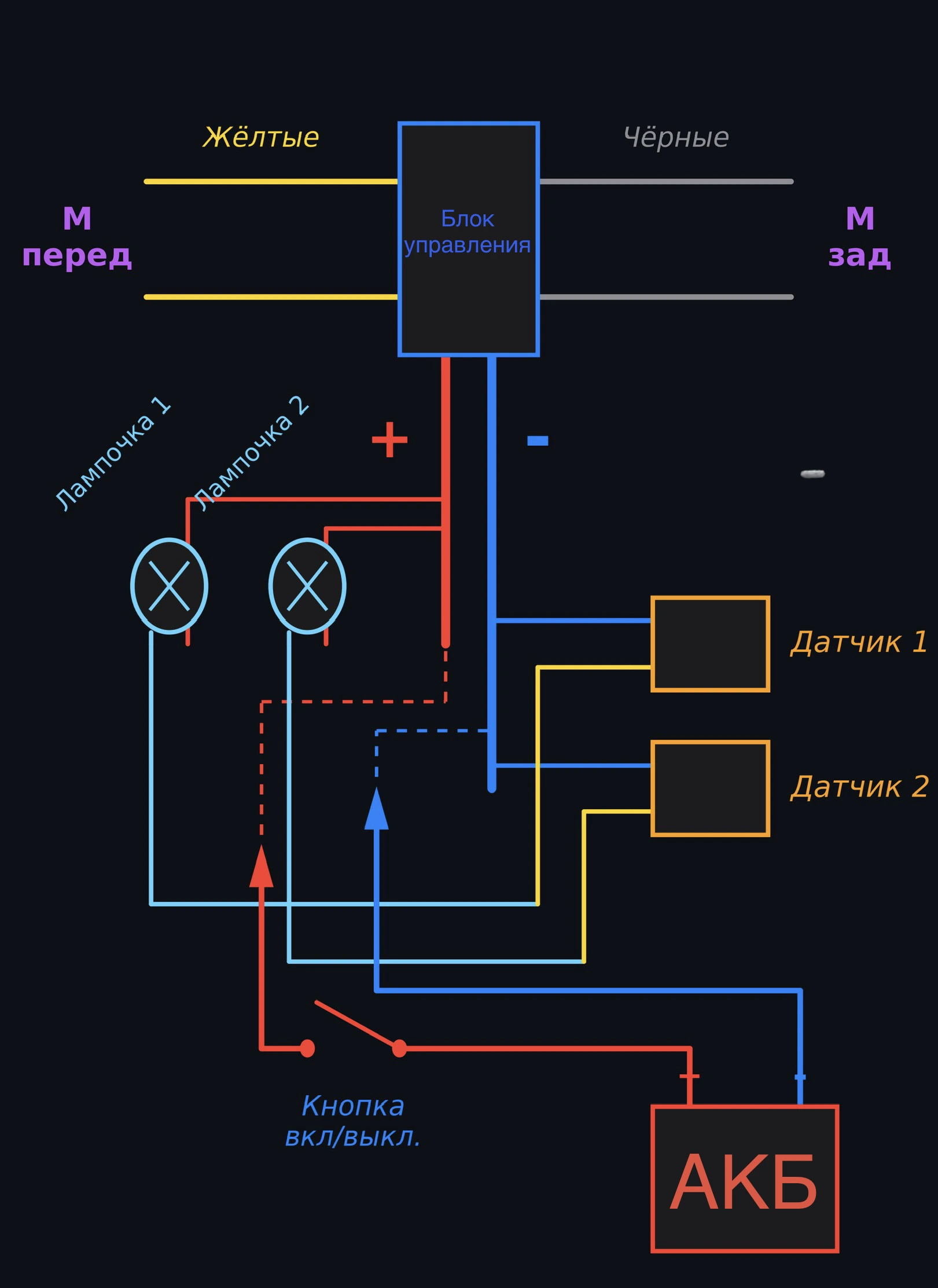

Схема подключения двух откидных рамок — блок управления, 2 мотора, 2 датчика, 2 лампочки индикации, кнопка вкл/выкл, АКБ

Элементы схемы

  • Блок управления — центральный модуль, управляет обоими моторами
  • М перед / М зад — моторы передней и задней рамки. Жёлтые провода — мотор 1, чёрные — мотор 2
  • Датчик 1 и 2 — магнитные герконы, определяют положение каждой рамки
  • Лампочка 1 и 2 — индикация в салоне: видно, открыта или закрыта каждая рамка
  • Кнопка вкл/выкл — секретная кнопка полного отключения системы
  • АКБ — питание напрямую от аккумулятора. Красный (+), синий (−)

Рекомендации

  • Питание берётся напрямую от аккумулятора через предохранитель 20А
  • Не подключайте к штатной проводке автомобиля
  • Секретную кнопку установите в скрытое место в салоне
  • Для грузовиков 24В — используйте преобразователь напряжения (входит в комплект)
Схема №2

Подключение одной рамки

Упрощённая схема — один мотор, один датчик, одна лампочка индикации.

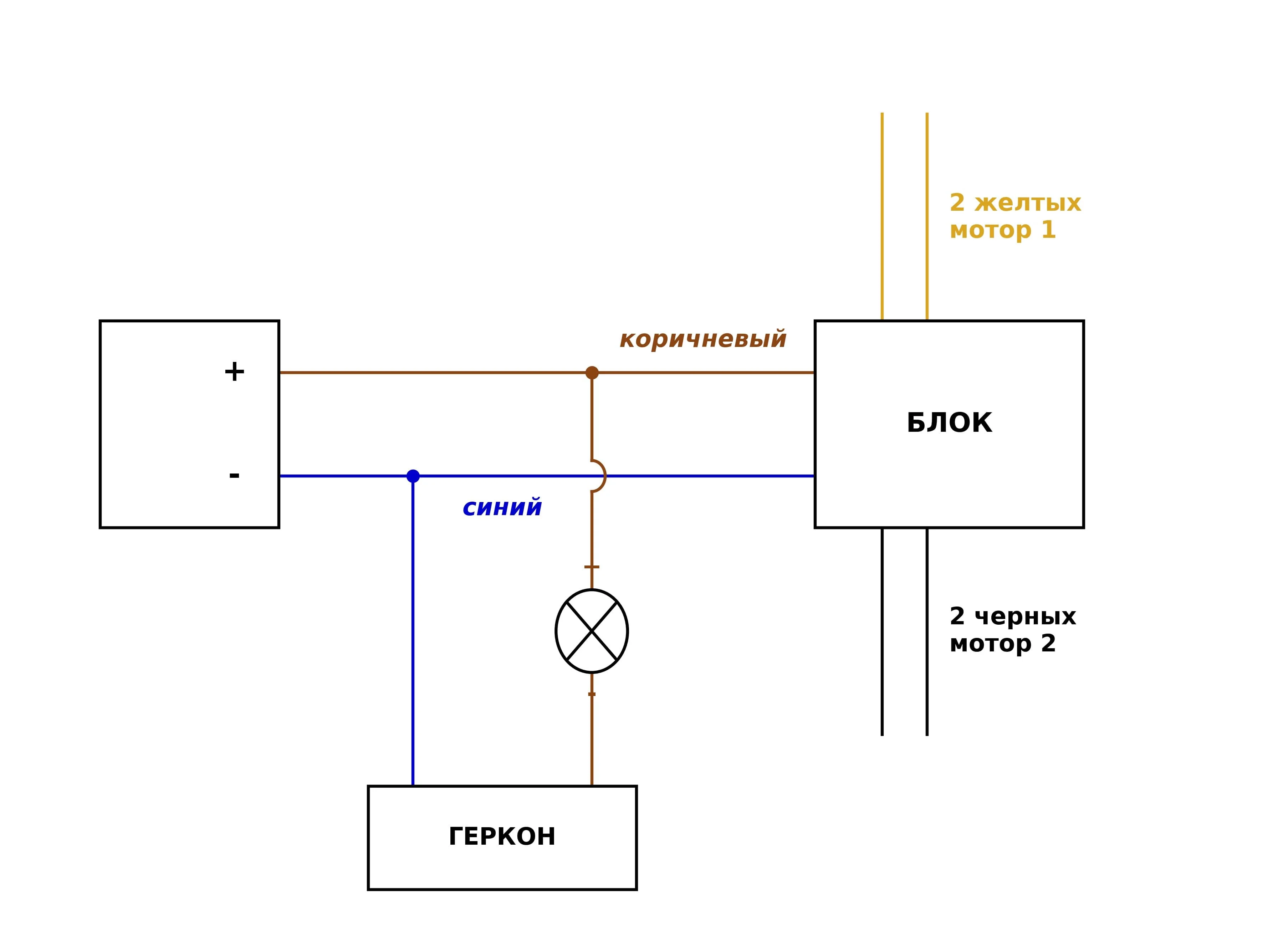

Схема подключения одной откидной рамки — АКБ, блок управления, геркон, лампочка индикации

Элементы схемы

  • АКБ — аккумулятор: коричневый провод (+), синий (−)
  • Блок — блок управления. 2 жёлтых провода — мотор 1, 2 чёрных — мотор 2
  • Геркон — магнитный датчик положения рамки
  • Лампочка — индикация в салоне, подключена между коричневым и синим через геркон

Когда использовать

  • Установка только на один номер (передний или задний)
  • Подходит для легковых авто и мотоциклов
Для грузовиков

Распиновка 7-контактного разъёма

Схема подключения кнопки управления в салон грузовика вместо пульта Д/У.

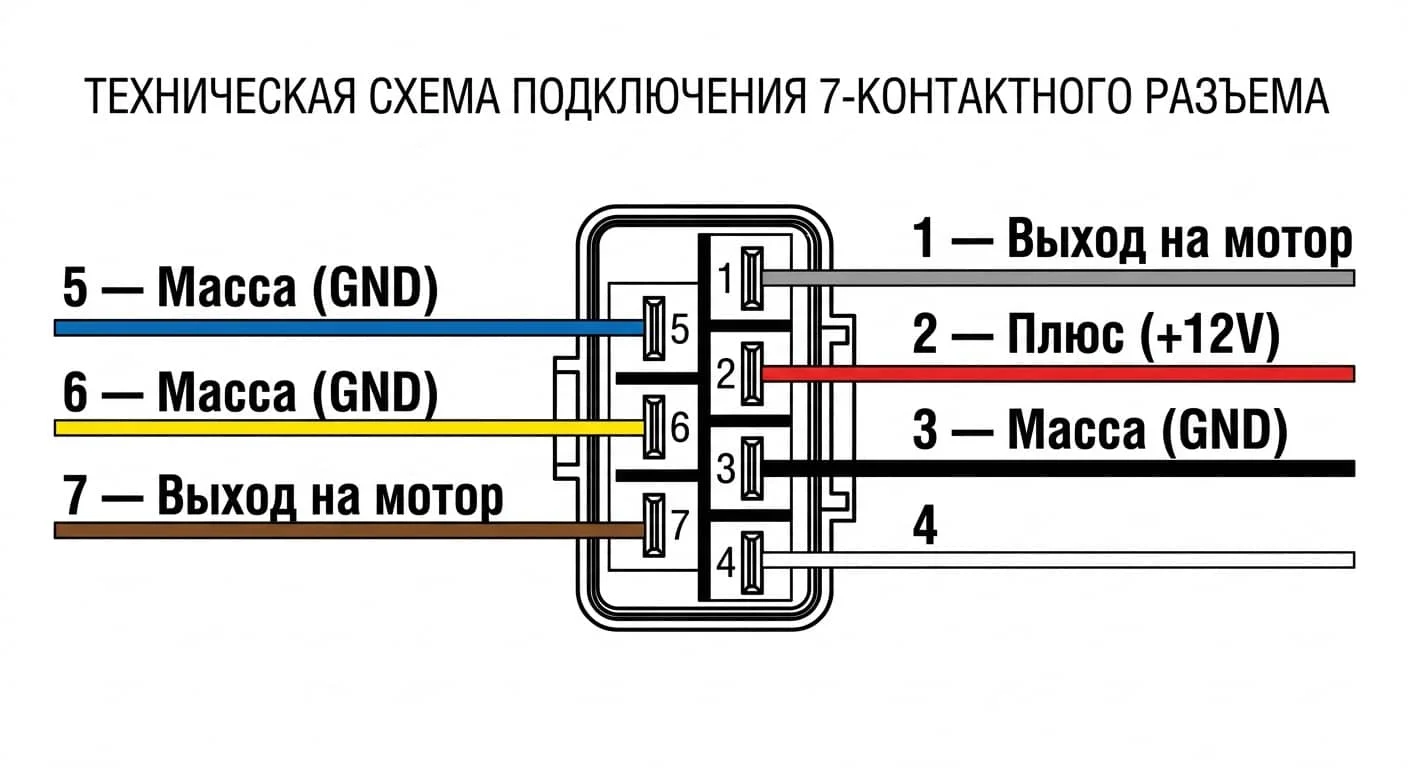

Распиновка 7-контактного разъёма кнопки откидной рамки для грузовика — пины, цвета проводов, назначение

Назначение контактов

  • Пин 1 (серый) — выход на мотор
  • Пин 2 (красный) — плюс +12V
  • Пин 3 (чёрный) — масса (GND)
  • Пин 4 (белый) — не задействован
  • Пин 5 (синий) — масса (GND)
  • Пин 6 (жёлтый) — масса (GND)
  • Пин 7 (коричневый) — выход на мотор

Для чего

  • На грузовиках кнопка в салоне заменяет пульт дистанционного управления
  • Разъём подключается между блоком управления и кнопкой
Комплект

Состав комплекта электрики

Всё необходимое для подключения механизма — кроме самого механизма.

Магнитный датчик (геркон) для откидной рамки Геркон + магнит Магнитный датчик + магнит-шайба — определяет положение рамки (открыта/закрыта). По 1 на каждую рамку

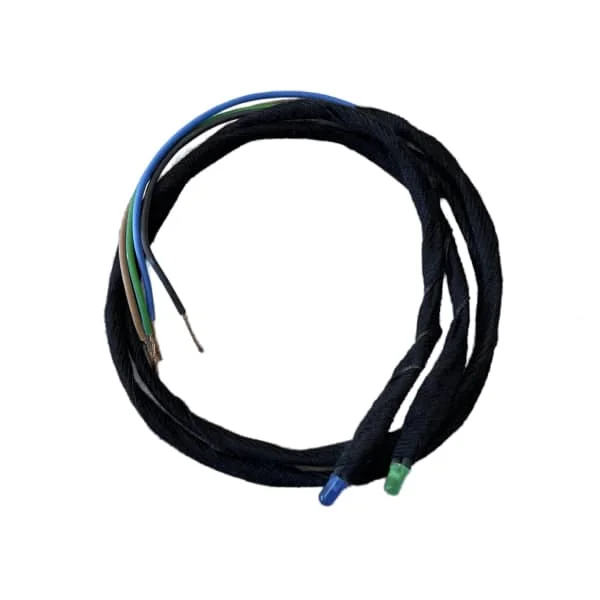

Жгут проводки с лампочками индикации Жгут индикации Проводка с лампочками — показывают положение рамки в салоне. 2 лампочки в комплекте
Секретная кнопка отключения откидной рамки Секретная кнопка Полное отключение системы — устанавливается в скрытое место в салоне
Клеммы на аккумулятор для откидной рамки Клеммы на АКБ Подключение к аккумулятору напрямую, без вмешательства в штатную проводку
Предохранитель 20А в держателе Предохранитель 20А В водонепроницаемом держателе — защита цепи от короткого замыкания
Влагозащищённый разъём для откидной рамки Влагозащ. разъём Быстросъёмное соединение — удобно при снятии бампера для обслуживания
Термоусадочные трубки для изоляции проводки Термоусадка Набор термоусадочных трубок — для надёжной изоляции соединений
Управление

Система управления

Способ управления зависит от типа транспорта. Блок управления с пультом Д/У входит в каждый комплект.

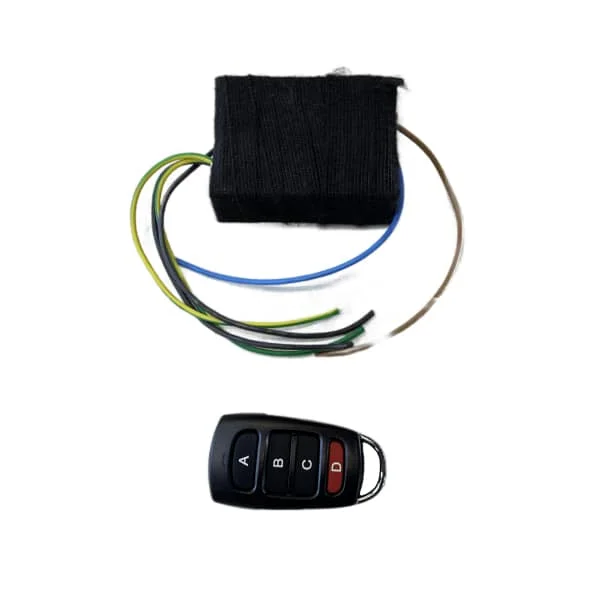

Блок управления откидной рамкой и пульт дистанционного управления

Блок управления + пульт Д/У

Легковые / Мотоциклы

Пульт привязан к блоку на зашифрованной частоте — 1 пульт в комплекте. Стандартная программировка: A — открыть переднюю, B — закрыть переднюю, C — открыть заднюю, D — закрыть заднюю.

  • Радиус действия 10–15 м
  • Зашифрованный сигнал, привязка с завода
  • Можно перепрограммировать: например, A — открыть обе рамки, B — закрыть обе

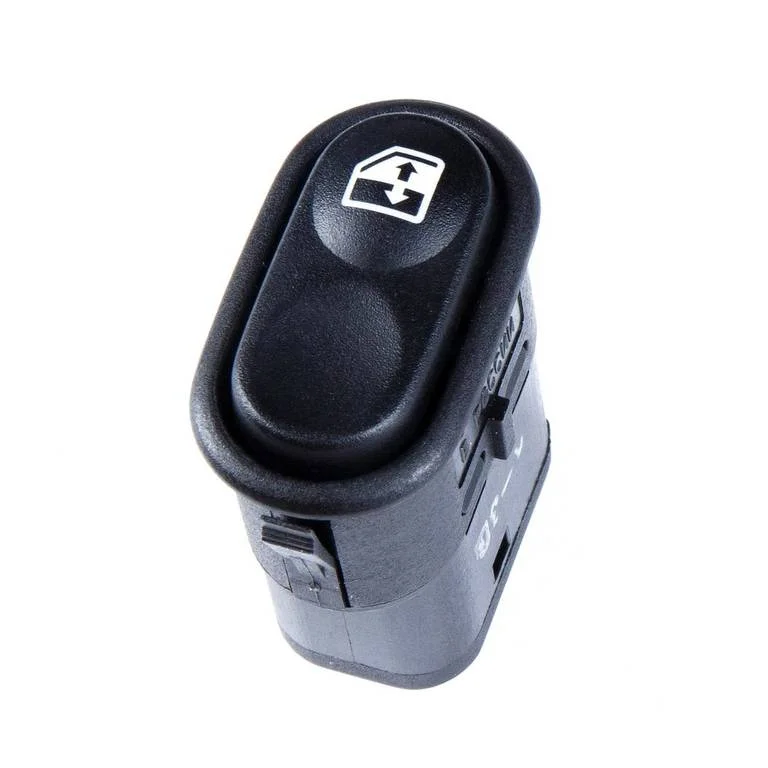

Кнопка стеклоподъёмника для управления откидной рамкой в кабине грузовика

Кнопка стеклоподъёмника в кабину

Грузовики 24В

На грузовиках вместо пульта Д/У используется кнопка стеклоподъёмника — врезается в панель кабины и подключается через 7-контактный разъём (см. распиновку выше).

  • Надёжное проводное управление
  • Не зависит от батареек и помех
  • Преобразователь 24В→12В в комплекте для грузовиков
Справочно

Плата блока управления

Блок поставляется полностью настроенным — пульт привязан, перемычка выставлена. Эта схема на случай, если потребуется заменить блок или перепривязать пульт вручную.

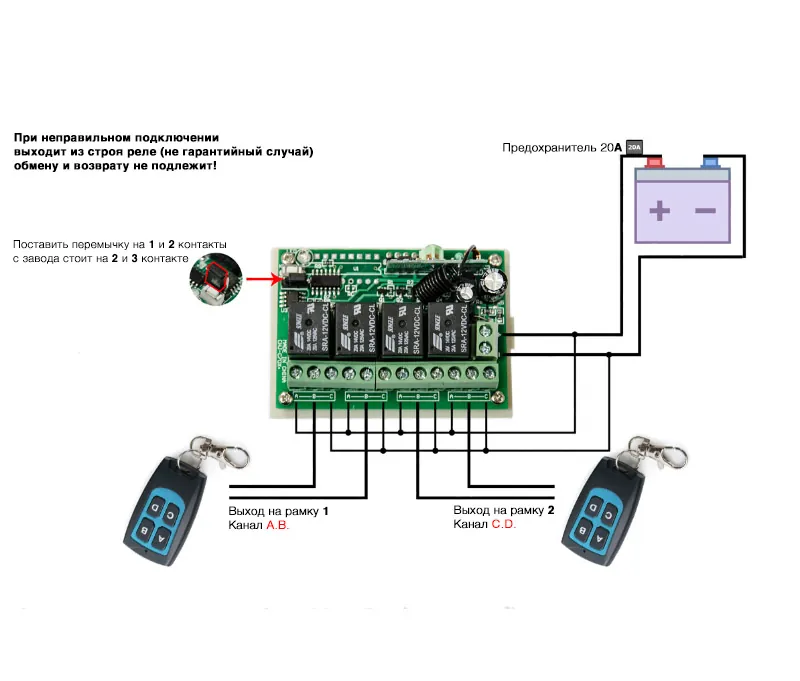

Блок управления откидной рамки — плата, подключение пультов, каналы A/B и C/D, перемычка, предохранитель 20А

Элементы платы

  • Канал A, B — выход на рамку 1 (передняя)
  • Канал C, D — выход на рамку 2 (задняя)
  • Предохранитель 20А — между АКБ и платой, обязателен
  • Пульт Д/У — привязан к блоку на зашифрованной частоте (настроен с завода)

Перемычка

  • С завода стоит на контактах 2 и 3 — необходимо переставить на 1 и 2
  • В штатной поставке перемычка уже выставлена правильно
Внимание: при неправильном подключении выходит из строя реле — это не гарантийный случай, обмену и возврату не подлежит.
